喷淋塔喷嘴数量

  • 发表时间:2022-12-16
  • 来源:泛普环保
  • 人气:

无锡泛普专业生产pp喷淋塔,其中设计的喷淋塔喷嘴的功能是将洗涤液喷洒为细小液滴,喷洒在填料层,数量合理的喷淋塔喷嘴数量是影响到喷淋塔运行的关键所在,构造合理的喷嘴能使洗涤液充分雾化,增大气液接触面积。反之,所有庞大的塔体而洗涤液喷洒不佳,气液接触面积仍然很小,影响设备的净化效率。喷淋塔理想喷嘴如下:

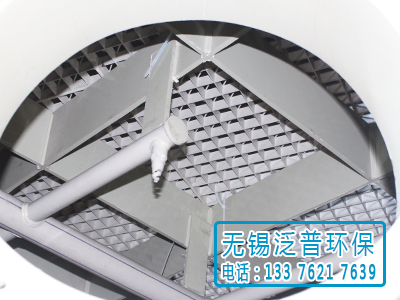

喷淋塔螺旋喷嘴安装图
  • 喷出液滴细小,液滴大小取决于喷嘴结构和洗涤液压力。
  • 喷出液体锥角大锥角大则覆盖面积大,在出喷嘴不远处便布满整个塔截面。喷嘴中装有漩涡器,使液体不仅向前进方向运动,而且产生旋转运动,这样有助于将喷出液洒开,也有利于将喷出液分散为细雾。
  • 所需的给液压力小给液压力小,则动力消耗低。
  • 喷洒能力大喷洒能力理论计算公式为
喷淋塔喷嘴计算公式

式中,q为喷嘴喷洒能力,m2/s;μ为流量系数,0.2~0.3;F为喷出口截面积,m2;p为喷出口液体压力,Pa;γ液为液体密度,kg/m3;g为重力加速度。

在实际工程中,多采用经验公式,其形式如下:

q=kpn

式中,k为与进出口直径有关的系数;n为压力系数,与进口压力有关,一般在0.4~0.5之间。

所需喷嘴数量,根据单位时间内所需喷淋液液量决定,计算公式如下:

式中,n为所需喷淋塔喷嘴数量,G为所需喷淋液量,m2/h;q为单个喷嘴的喷淋能力,m2/h,φ为调整系数,根据喷嘴是否容易堵塞而定,可取0.8~0.9。

喷嘴应在断面上均匀配置,以保证断面上各点的喷淋密度相同,而无空洞或疏密不均现象。

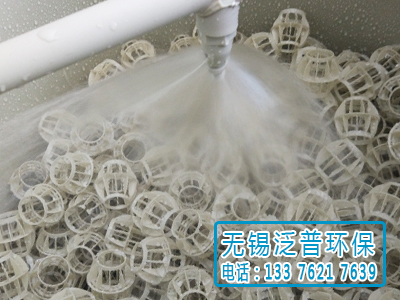

喷淋塔螺旋喷嘴图

喷嘴规格

喷嘴型号 3/8 1/2 3/4 1 1-1/4 1-1/2 2 3 4
直径大小 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN80 DN100
