酸雾吸收器

产品分类: 储罐呼吸装置

无锡泛普环保有限公司专业生产酸雾吸收器,品牌:泛普 型号:WST-1/3/5/10/20/30,酸雾吸收器采用水喷淋的方式,用于吸收盐酸储罐排气口溢出的酸雾,酸雾净化效率高。

订购热线:133 7621 7639

立即咨询
产品详情

酸雾吸收器产品简介

无锡泛普环保有限公司专业生产酸雾吸收器,适用于盐酸储罐、盐酸计量箱排气口挥发的酸雾处理。酸雾吸收器利用酸雾易溶于水的特点,采用水喷淋方式达到吸收酸雾、净化空气目的。目前泛普环保生产的酸雾吸收器广泛应用于电厂、化工、食品、生物医药、半导体、环保等行业。

酸雾吸收器材质说明

无锡泛普环保有限公司生产的酸雾吸收器材质为PP聚丙烯塑料。PP聚丙烯材质比重为0.92,具有重量轻,耐酸碱腐蚀等特点。PP板材柔韧性好,易于卷筒成型、切割、热熔塑料焊接加工。

酸雾吸收器工作原理

无锡泛普环保有限公司生产的酸雾吸收器,利用酸雾易溶于水的特点,采用水喷淋吸收原理达到净化酸雾目的。

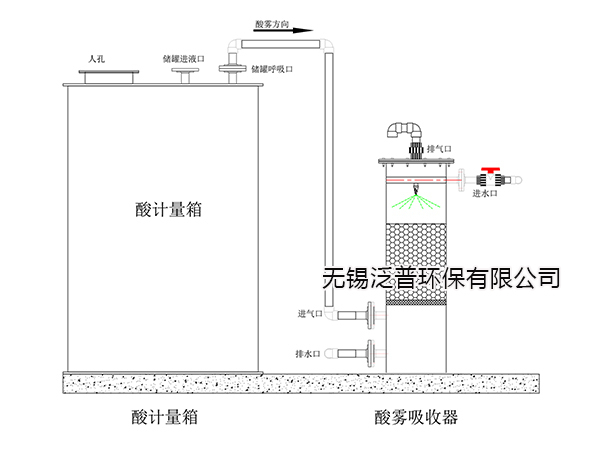

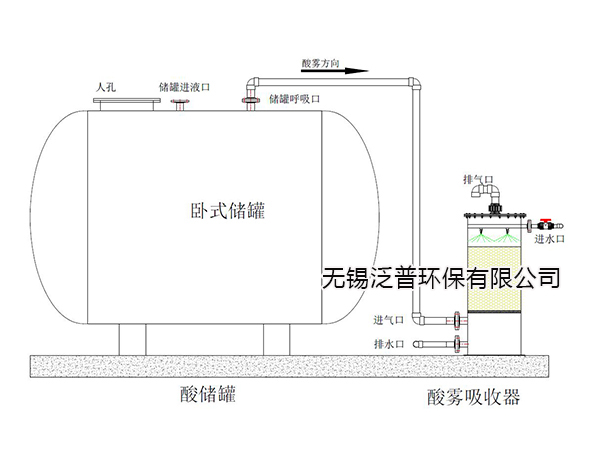

储罐酸雾吸收器图

酸雾吸收器有酸雾入口、排气口、进水口、排水口,盐酸储罐呼吸口通过管道连接到酸雾吸收器入口,在向储罐内注酸时,打酸雾吸收器进水阀,储罐内的酸雾被排入酸雾吸收器内,经过填料层,与喷淋水接触,在填料层表面酸雾由气相转移至液相,酸雾被水吸收,经过排水口排入废水中和池。

酸雾吸收器性能特点

  • 立式结构,占地空间小;
  • 聚丙烯PP材质,耐酸碱,抗腐蚀;
  • 材质比重为0.92,重量轻,便于安装搬运;
  • 水喷淋吸收原理,净化效率高;

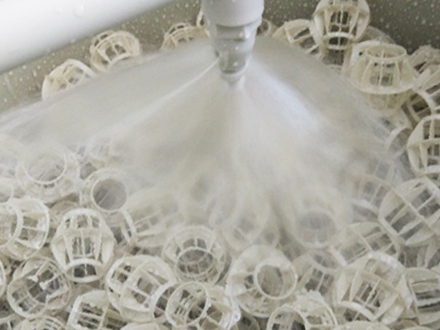

  • 空心球填料,比表面积大;
  • 法兰连接,便于拆卸维护;

酸雾吸收器产品结构

酸雾吸收器采用立式结构,底部为排水水箱、中部为填料层、上部为喷淋层,顶部弯管为排气口。进出管口有4个,分别为酸雾入口,排气出口,喷淋进水口,排液口。

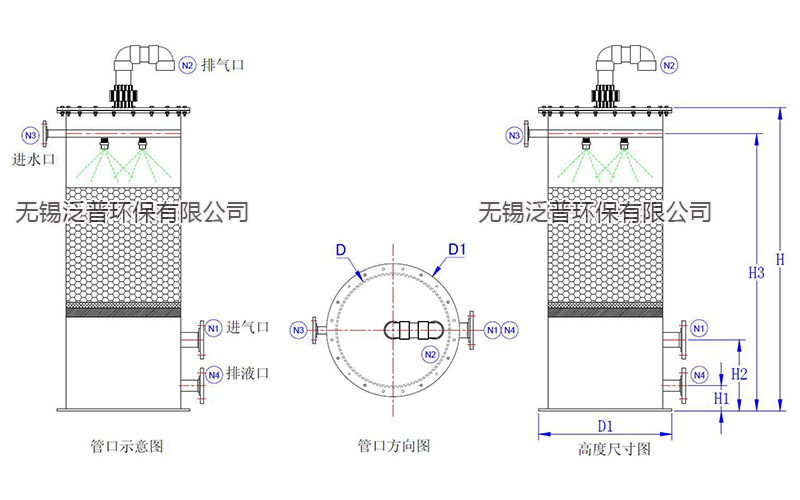

酸雾吸收器尺寸图

酸雾吸收器规格参数

无锡泛普环保有限公司专业生产酸雾吸收器,材质PP聚丙烯,采用水喷淋吸收原理,进水接自来水,产生的废酸水排入中和池。酸雾吸收器有多款型号,满足不同容积盐酸储罐酸雾处理需求,详情可咨询泛普环保技术人员。

酸雾吸收器尺寸表

产品型号 D D1 D2 H H1 H2 H3
WST-1 315 500 550 1116 108 308 1018
WST-3 355 550 600 1116 108 308 1018
WST-5 400 600 650 1216 108 308 1118
WST-10 500 700 750 1316 108 328 1218
WST-20 600 800 850 1316 108 328 1208
WST-30 800 1000 1060 1316 108 338 1188

酸雾吸收器管口表

产品型号 N1 N2 N3 N4
WST-1 DN32 DN32 DN25 DN32
WST-3 DN32 DN32 DN25 DN40
WST-5 DN40 DN40 DN25 DN40
WST-10 DN50 DN50 DN25 DN40
WST-20 DN65 DN65 DN25 DN40
WST-30 DN80 DN80 DN32 DN50

备注:

  • 泛普环保提供酸雾吸收器定制服务,可更改管口规格和管口方向,下单前联系销售人员;
  • 泛普环保对于酸雾吸收器以上尺寸参数保持随时修改之权利,请以下单时图纸为准。

酸雾吸收器选型方法

泛普环保通过计算不同容积盐酸储罐的排气量、液面挥发量以及酸雾在吸收器内的实际流速,得到酸雾吸收器截面积,再开根计算出酸雾吸收器直径。计算填料层传质单元高度Hog,传质单元数量Nog,得出实际填料层高度Z=Hog*Nog,综合以上数据,给出如下选型方法。

盐酸储罐容积 酸雾吸收器型号
1m³ WST-1
3m³ WST-3
5m³ WST-5
10m³ WST-10
20m³ WST-20
30m³ WST-30

备注:大于30m³容积储罐,建议采用加药式酸雾吸收器,详情咨询泛普环保技术人员。

酸雾吸收器行业应用

酸雾吸收器主要用于盐酸储罐的酸雾处理,通过管道将储罐呼吸口接入酸雾吸收器,采用自来水喷淋吸收酸雾,净化空气。酸雾吸收器主要用于以下行业:

  • 火力发电厂
  • 自来水厂
  • 污水处理厂
  • 半导体厂
  • 垃圾焚烧
  • 生物制药
  • 石油化工
  • 食品加工

酸雾吸收器安装须知

  • 盐酸储罐需要具有密封性;
  • 周围有自来水水源接入,水压2-4公斤;
  • 吸收酸雾后的废酸水需要排出;
  • 安装空间请参考上面的尺寸;
  • 如安装在室内,需保持室内良好通风;

盐酸储罐为什么要安装酸雾吸收器

盐酸具有较强的挥发性,盛放盐酸的储罐通常为密闭的,罐内为常压状态,在向储罐内注入盐酸溶液时,会从排气口排出相同体积量的气体。盐酸中挥发的氯化氢气体和空中的水蒸气结合,形成了盐酸小液滴,在空气中产生了白雾,称之为盐酸酸雾,盐酸酸雾有多方面的危害。

首先,酸雾有强腐蚀性,可以腐蚀金属。在盐酸罐区,如果没有安装酸雾吸收器,可以明显看到周边的金属设备、金属框架、金属支架等锈迹斑斑,腐蚀剥落;

其次,盐酸雾危害人体健康。长时间接触这种酸雾,对人体的呼吸道刺激是非常严重的,出现气管粘膜腐蚀性的病变,严重者可造成肺的间质性的纤维化表现,患者出现气喘胸闷咳嗽等症状。
