碱液中和式酸雾吸收器

产品分类: 储罐呼吸装置

碱液中和式酸雾吸收器是用于盐酸储罐或者计量箱排气口溢出酸雾吸收处理采用的是酸碱中和原理,厂家:无锡泛普 型号:GST-3/5/10/20/30/50酸雾通入碱液中和式酸雾吸收器内鼓泡中和后排放.

订购热线:133 7621 7639

立即咨询
产品详情

碱液中和式酸雾吸收器产品简介

碱液中和式酸雾吸收器是废气处理设备的一种,是让盐酸储罐或者酸计量箱排出的酸雾废气布入一定浓度的碱液内通过排气压力产生鼓泡效果,酸雾变成气泡在碱液内上升,酸雾气泡与碱液短暂接触发生中和反应从而达到酸雾吸收净化效果,由此该酸雾吸收也称为鼓泡式酸雾吸收器或碱式酸雾吸收器,从应用上来讲碱液中和式酸雾吸收器与喷淋式酸雾吸收器功能相同均属于无动力型酸雾净化装置。

碱液中和式酸雾吸收器材质说明

泛普环保生产的碱液中和式酸雾吸收器材质为PP聚丙烯塑料。PP聚丙烯材质比重为0.92,具有重量轻,耐酸碱腐蚀等特点。PP板材柔韧性好,易于卷筒成型、切割、热熔塑料焊接加工。

碱液中和式酸雾吸收器工作原理

碱液中和式酸雾吸收器的工作原理较为简单,碱液中和式酸雾吸收器外形就是一个圆形的密封罐子,里面装有一定浓度的NAOH氢氧化钠溶液,该溶液需要达到设计高度。来自储罐或者计量箱的酸雾气体,从顶部进入酸雾吸收器内,经过布水器细孔鼓泡后进入碱液内中和,这里的核心便是鼓泡,经过无锡泛普环保有限公司技术人员研究,气泡越小、气泡越密效果越好。

碱液中和式酸雾吸收器产品特点

  • 占地空间小;
  • 安装方便;
  • 不需要水喷淋;
  • 塑料材质耐酸碱腐蚀;
  • 法兰连接,便于拆卸维护;

碱液中和式酸雾吸收器产品结构

碱液中和式酸雾吸收器由多部分组成,结构较为简单,主要有进气口、排气口、鼓泡式布水器、进液口、排空口、手孔以及最核心的逆止阀组成,每个接口都有独特的作用,缺一不可。无锡泛普生产的碱液中和式酸雾吸收器所有进出口均采用防腐材质。

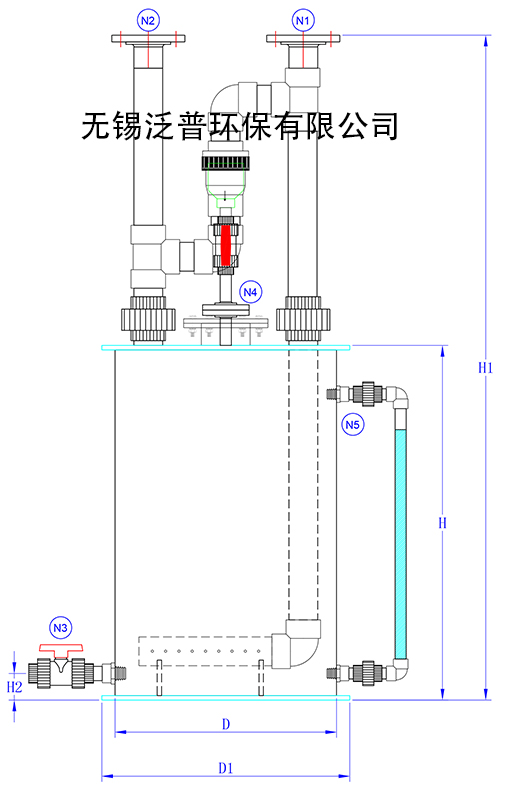

碱液中和式酸雾吸收器结构图

碱液中和式酸雾吸收器规格参数

无锡泛普根据储罐的容积不同、泵入酸液的速度以及酸的浓度不同,设计研发了六款碱液中和式酸雾吸收器,每款的酸雾输入口以及容积、高度均不相同。涉及到详细的计算请咨询无锡泛普技术人员:

碱液中和式酸雾吸收器尺寸数据表

型号 D D1 H H1 H2
GST-3 DN300 375 512 900 50
GST-5 DN400 460 620 1200 50
GST-10 DN500 560 770 1500 80
GST-20 DN600 680 760 1500 80
GST-30 DN800 880 820 1600 100
GST-50 DN1000 1080 1030 2160 100

碱液中和式酸雾吸收器管口规格表

型号 N1进气
DN
N2排气
DN
N3排液
DN
N4加药
DN
N5液位
DN
GST-3 25 25 25 20 20
GST-5 32 32 32 20 20
GST-10 50 50 40 20 20
GST-20 65 65 40 20 20
GST-30 80 80 50 25 20
GST-50 100 100 50 32 20

备注:

  • 泛普环保提供酸雾吸收器定制服务,可更改管口规格和管口方向,下单前联系销售人员;
  • 泛普环保对于酸雾吸收器以上尺寸参数保持随时修改之权利,请以下单时图纸为准。

碱液中和式酸雾吸收器如何选型

泛普环保通过计算不同容积盐酸储罐的排气量、液面挥发量以及酸雾在吸收器内的实际流速,得到酸雾吸收器截面积,再开根计算出酸雾吸收器直径。

盐酸储罐容积 酸雾吸收器型号
3m³ GST-3
5m³ GST-5
10m³ GST-10
20m³ GST-20
30m³ GST-30
50m³ GST-50

碱液中和式酸雾吸收器行业应用

酸雾吸收器主要用于盐酸储罐的酸雾处理,通过管道将储罐呼吸口接入酸雾吸收器,采用自来水喷淋吸收酸雾,净化空气。酸雾吸收器主要用于以下行业:

  • 火力发电厂
  • 自来水厂
  • 污水处理厂
  • 半导体厂
  • 垃圾焚烧
  • 生物制药
  • 石油化工
  • 食品加工

碱液中和式酸雾吸收器安装须知

  • 盐酸储罐需要具有密封性;
  • 选用合适的氢氧化钠加药方式;
  • 吸收酸雾中和后的废液需要排出;
  • 安装空间请参考上面的尺寸;
  • 如安装在室内,需保持室内良好通风。

为什么要配置碱液中和式酸雾吸收器

碱液中和式酸雾吸收器是根据用户在装卸31%浓度工业盐酸或者硝酸、稀硫酸等强挥发性液体时,挥发出很浓的腐蚀性小液滴,在大气中产生酸雾,对周围的仪器、仪表、设备、人体和建筑物有一定的刺激和腐蚀等原因而设计的一种酸雾吸收装置。无锡泛普设计的碱液中和式酸雾吸收器是根据酸碱中和的化学特性,将酸储罐或酸计量箱排出的酸雾通入碱液内鼓泡酸碱中和吸收,使气体净化后排放,达到防止环境污染的目的。

碱液中和式酸雾吸收器如何解决储罐负压状态

PP储罐或者酸计量箱有卸入酸的同时也会输出酸液,这就涉及到密闭容器呼出及吸入,所以无锡泛普对于碱液中和式酸雾吸收器的设计不仅仅是考虑到呼出酸雾的处理,同样要考虑到储罐向外出药的时候储罐内处于负压状态,在酸雾吸收器部分要考虑到这一点,为了防止酸储罐处于负压状态,无锡泛普在碱液中和式酸雾吸收器顶部设计旁通,当储罐负压,旁通阀打开,大气进入,维持常压,保护储罐。

碱液中和式酸雾吸收器与水喷淋式区别

  • 净化酸雾的原理不同,碱液中和式采用的是酸雾在碱液内鼓泡中和的原理,喷淋式采用的是水喷淋吸收的原理;
  • 外形结构不同,碱液中和式酸雾吸收器底部为储液罐,喷淋式吸收器内部为填料层;
  • 碱液中和式酸碱中和后产生废液氯化钠盐需要处理,喷淋式产生的一定浓度的盐酸。
