喷淋塔结构说明

  • 发表时间:2023-01-19
  • 来源:泛普环保
  • 人气:

喷淋塔是用于多种工业废气的净化装置,是一种采用水喷淋加药吸收的湿式废气处理设备,应用不同,行业里也可以称之为酸洗塔、碱洗塔、吸收塔等,其外形结构和制作工艺基本相同。

喷淋塔工作流程

无锡泛普环保有限公司专业生产pp喷淋塔和不锈钢喷淋塔,喷淋塔结构采用立式结构,逆流式设计,废气从底部侧面进入喷淋塔,经过填料层、喷淋层及除雾层后排放,喷淋塔结构简单,用途广泛,既可用于处理酸雾,也可以用于碱雾处理,喷淋塔采用湿式水喷淋吸收,净化效率高耐腐蚀。

喷淋塔的材质说明

泛普环保专业生产喷淋塔,其材质有PP聚丙烯和不锈钢材质,不锈钢材质又分为304和316L两种应用较多。不同的废气处理工艺可以选择不同材质,常规的酸、碱性废气选择PP聚丙烯即可,如:盐酸雾、硫酸雾、碱雾气体;对于生产工艺中温度较高的排气,PP材质耐温性较差,通常超过60摄氏度,建议选用不锈钢304或者316L材质,如:回转窑、垃圾焚烧后端产生的尾气,温度高且有较强的腐蚀性,建议采用316L材质的喷淋塔。

喷淋塔工作原理

喷淋塔入口处,在防腐离心风机负压作用下废气进入喷淋塔,在喷淋塔底部(水箱上部)减速后,形成缓速稳定的气流,然后均匀穿过格栅板向上进入填料层,喷淋塔水泵将循环水箱中的水送入塔内顶部,从喷淋层经过螺旋喷嘴均匀喷洒而下,湿润填料层,使填料的表面形成流动的吸收液膜。此时喷淋塔内的废气不断均匀上升,吸收液不断向下喷洒,气液两相持续逆流接触,废气中的有害污染物会被吸收液不断的吸收。净化后的气体经塔顶除雾器除去水雾后排出塔外。

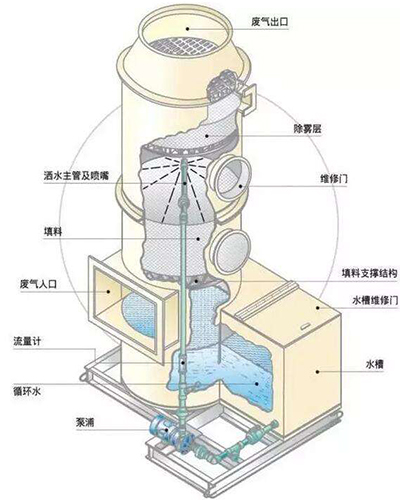

喷淋塔结构图

喷淋塔结构说明

喷淋塔结构看似简单,实际组成部分还是比较复杂的,需要有多方面的设计,主要由塔体,格栅、填料,喷淋布水装置,除雾装置,循环水箱,喷淋塔水泵,透明观察窗,进料卸料口、进出风口等组成。可选配电气控制柜、酸碱加药装置等。

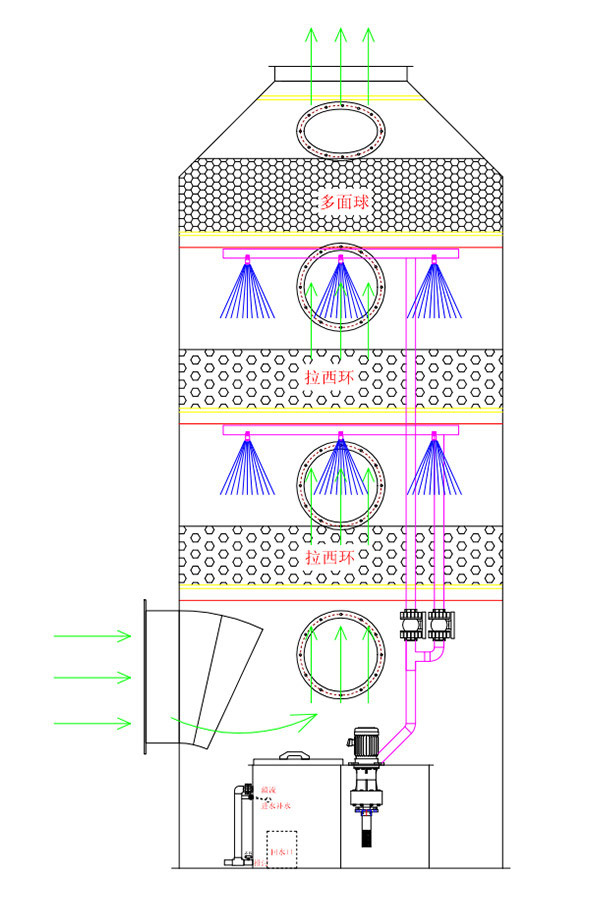

喷淋塔结构图纸

喷淋塔结构包含哪些

  • 塔体

    喷淋塔为立式结构,如需安装在室内或者场地比较小,可选择卧式喷淋塔。

  • 填料层

    分层设置在喷淋塔的内部,使用多面空心球填料,每一层填料层使用格栅板隔开。喷淋层将吸收液不断的喷洒在填料上,形成流动的液膜。而填料球的比表面积非常大,可极大增加气体与液体的接触面积,显著提高吸收液对废气的吸收效率。

  • 喷淋装置

    喷淋塔填料层上方,安装有螺旋喷嘴,防腐循环泵输送过来的NAOH溶液全覆盖喷洒在填料层多面空心球上。碱溶液与酸性废气在填料层发生反应,净化完废气后流入塔内底部储水箱,再次被水泵送入喷淋层,形成循环。工业废气多数具有腐蚀性,环保生产的喷淋塔采用聚丙烯pp塑料加工,水泵也采用FRPP材质耐酸碱水泵,使整套设备耐腐蚀、抗老化,使用寿命大大延长。

  • 除雾层

    在喷淋塔顶部设有除雾层,一般采用空心球除雾、丝网除雾等。经喷淋塔净化后的气体会带有水雾,如果不去除水雾,会进入后续级联的废气处理设备中,降低它们的运行效率,并且存在安全隐患。

  • 循环水箱

    在喷淋塔底部集成了循环水箱,与塔体相连,内设塑料防腐浮球阀对水箱自动补水。水箱内会设置多道过滤装置,确保整个循环系统不会堵塞。循环水一般使用清水,若废气中含有酸性气体、碱性气体、含硫气体、多组份混合气体等,只需在水箱中添加氢氧化钠、稀硫酸或者其它特殊配制的药剂,即可中和、吸收废气中的有害污染物。无锡泛普环保有限公司可按客户需求对喷淋塔选配高低液位计、玻璃转子流量计、ph在线检测仪、全自动酸碱加药装置、电控箱等设备,以达到自动化运行,以上为可选件。

  • 循环水泵

    使用防腐水泵,装在循环水箱上,它具有耐酸碱、密封好、性能稳定、寿命长等优点。优质的循环水泵扬程大、流量足、运行可靠,可保证吸收液足量、均匀的喷洒在填料层上,使喷淋塔高效工作。

  • 透明视窗

    在喷淋塔的喷淋层会设置透明视窗,便于维护人员观察塔内各部位运行工况。在定期维护和检修时,只需将透明视窗打开即可进行相关操作,简单、方便、高效。

  • 进出风口

    通常为法兰形式,连接风管及其它废气处理设备时操作简单,密封效果好。

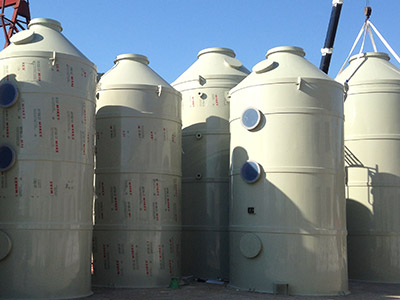

喷淋塔实物图
