加药装置中脉冲阻尼器的作用是什么

  • 发表时间:2023-01-20
  • 来源:泛普环保
  • 人气:

什么是脉冲阻尼器

脉冲阻尼器又称脉动缓冲罐、脉动缓冲器。是消除加药系统管路内往复泵或者隔膜泵引起的脉冲和水锤现象的常用装置.它利用腔体内气体的可压缩性,存储和释放液体,达到减小管路中压力和流量波动的目的。

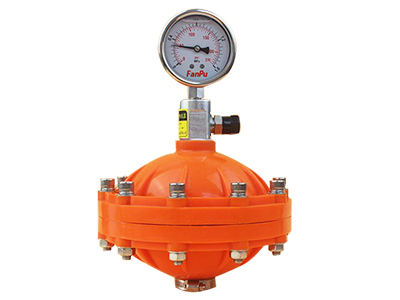

脉冲阻尼器图

选择合适型号的脉冲阻尼器可以减少系统90%或者更多的脉冲,使输送液体产生接近于层流的状态,可适当减少管路的直径,从而降低安装成本。广泛的应用于水处理、环保、电力、化工、反渗透、造纸等行业,由此可见加药装置中脉冲阻尼器的作用非常大。

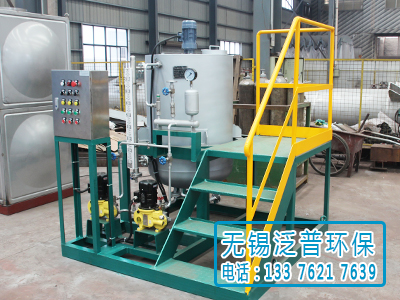

脉动阻尼器安装图

加药装置中脉冲阻尼器的作用

无锡泛普专业生产自动加药装置,在加药系统中加药装置中脉冲阻尼器的作用是什么,泛普技术人员是这样解释的,举个例子,计量泵先把液体打到另外一个桶里,出药的这个过程是有震动噪音的,但是从桶里里液体再流出来的时候就是均匀的了。阻尼器呢,就是把这个桶缩小了。

  • 避免过流量的产生、减小惯性损失
  • 提高泵的吸入性能、避免水锤对系统的危害。
  • 降低流速波动的峰值、保护管路系统不受压动的冲击
  • 减少气穴现象,为计量泵创造良好的工作环境并改善泵的工作性能。
  • 允许系统使用更小的管径,降低成本
  • 和背压阀配合使用,减少背压阀磨损
  • 减少管路震动,降低系統噪音、为系统创造持续稳定的流量
  • 降低系统的能耗、减小停泵水锤危害。

脉冲阻尼器的分类

脉冲阻尼器广泛应用于计量泵(加药泵)及自动加药装置管路系统中,可以大致分成三种形式的:膜片式脉冲阻尼器,气囊式脉冲阻尼器和空气室脉冲阻尼器,他们的选型因为其自身结构的特点和缓冲效果不同而有所不同。

  • 膜片式脉冲阻尼器

    膜片式脉冲阻尼器分为上下壳体,中间有层氟塑料材质的膜片分隔,其缓冲效果相对于空气室式的要好很多,最大优点就是预充的气体和管路中的液体是分开的,比较方便维护,我公司生产的膜片式脉冲阻尼器PVC材质的最大耐压是1.0MPa,不锈钢材质的最大耐压是5MPa,膜片式脉冲阻尼器的选型方法是每次冲程的容积数(以毫升为单位)乘以10,即得到能减小90%脉冲的最小容积数。

  • 气囊式脉冲阻尼器

    气囊式脉冲阻尼器的最大优点在于其能够承受较高的压力(我公司生产的气囊式脉冲阻尼器最大耐压30MPa),其结构是在空气罐内加一个气囊,气囊内充入一定压力的气体,在管路中,管路中的液体压缩气囊,气囊收缩,然后扩张,从而起到缓冲效果,但是气囊式脉冲阻尼器一般成本偏高,特殊材质的气囊生产周期比较长。其选型方法是每次冲程的容积数(以毫升为单位)乘以10,即得到能减小90%脉冲的最小容积数

  • 空气室脉冲阻尼器

    空气室脉冲阻尼器就像在管路上加一个带压力表的可乐罐一样,液体靠直接压缩里面的空气而起到一个缓冲的效果,但是其最大的缺点就是阻尼器里的空气会渐渐的溶解到介质中,从而导致可压缩的空气容积越来越少,能起到缓冲的作用也越来越小,需要把阻尼器从设备上拆下来后从新与大气连通才可以保证里面的客气容积,所以在使用过程中维护起来稍微麻烦一些,不过其成本比较低廉,所以适合一些对缓冲要求不是太高的系统使用。空气室脉冲阻尼器的选型方法是每次冲程的容积数(以毫升为单位)乘以26,即得到能减小90%脉冲的最小容积数。

如何选择合适的脉冲阳尼器容积?

用计量泵每一冲程的计量能力(m)乘以15就可以得出减少90%脉动所需要的脉冲阻尼器的最小容积(m)

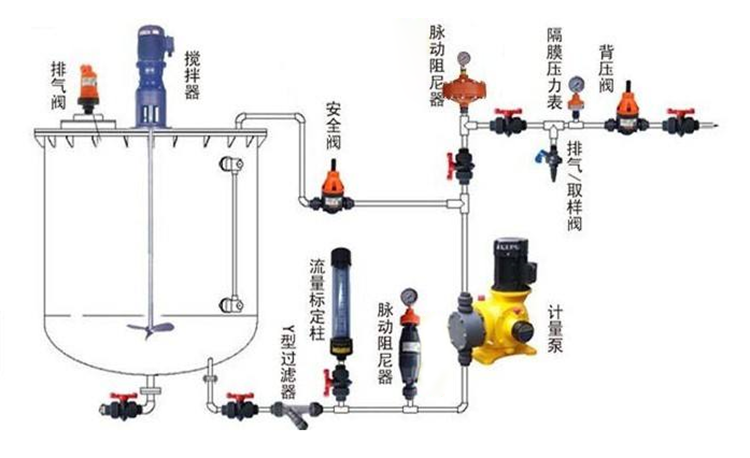

加药装置脉冲阻尼器连接图

缓冲器与脉冲阳尼器的功能有什么不同?

缓冲器可以减小管路的脉动,同时减小介质的加速度并且减少水头损失

缓冲器内腔的气液是直接接触的,最终会充满液体,并且需要定期将液体排放掉,使用比较麻烦而脉冲阻尼器有隔膜将气体与管路中的液体隔离,平时基本无需维护
