喷淋塔图纸

  • 发表时间:2023-01-15
  • 来源:泛普环保
  • 人气:

无锡泛普环保有限公司专业生产PP喷淋塔,通过水喷淋加药的方式,在喷淋塔填料层吸收废气,达到净化空气的目的,主要用于酸碱类型的废气以及作为恶臭、有机废气的前端预处理。泛普环保提供不同工况下喷淋塔图纸设计及生产制作、安装调试服务。

喷淋塔图纸下载:CAD版本PP喷淋塔图纸

喷淋塔图纸说明

无锡泛普环保有限公司生产的PP喷淋塔,材质为PP聚丙烯,喷淋塔本体至下而上包含:水箱部分、废气入口、填料格栅层、填料层、喷淋层、除雾层格栅、除雾填料、喷淋塔出口。泛普环保设计的喷淋塔图纸列出每一部份的高度尺寸及规格。

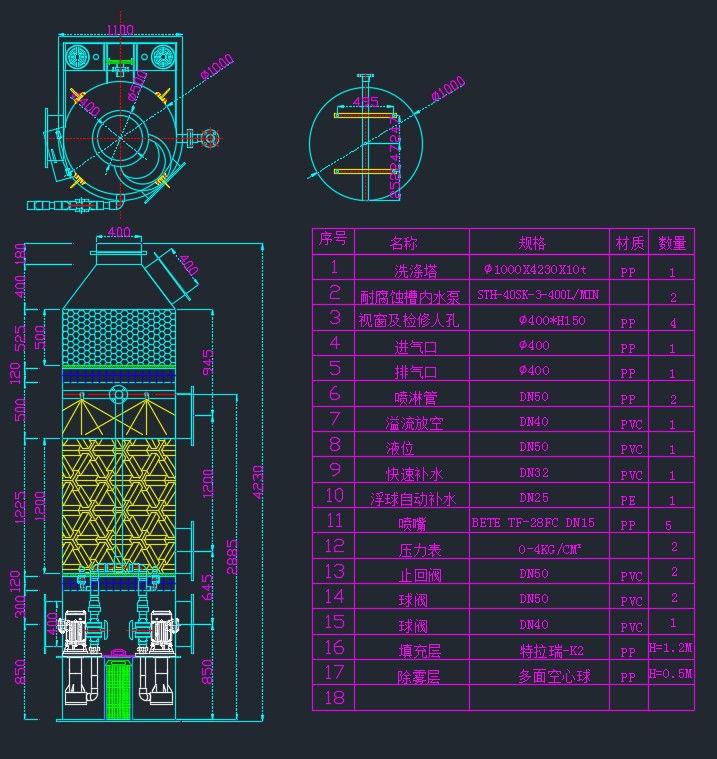

泛普环保喷淋塔CAD图

喷淋塔工作原理

喷淋塔用于处理酸雾废气,酸雾废气经吸风罩或其他集气装置收集后通过PP风管,在末端PP风机的负压作用下,酸雾废气被引入PP喷淋塔中,酸雾废气在喷淋塔中逆流向上,风速变缓,在超大比表面积的填料层与喷淋出的一定浓度的氢氧化钠碱溶液进行酸碱中和反应,再通过塔内除雾层除去水雾,出塔后到防腐风机,在防腐风机的作用下,气体送至烟囱系统,然后对处理后的干净气体高空排放。

本文通过展示喷淋塔图纸,讲解了喷淋塔的结构以及喷淋塔的工作原理,喷淋塔在工艺排气中采用湿式净化的原理,达到废气处理目的,净化效率高。无锡泛普环保专业从事喷淋塔图纸设计、产品制作及安装调试服务,喷淋塔图纸设计主要按照不同风量,计算废气在喷淋塔内停留时间以及喷淋塔的截面积得到喷淋塔的直径和高度。

泛普环保喷淋塔实物图
