小型喷淋塔

小型喷淋塔产品介绍

无锡泛普环保有限公司专业设计、制造小型喷淋塔，采用水喷淋吸收原理，适用于易溶于水的废气处理，如：氯化氢、氨气等。无锡泛普环保有限公司设计、研发的小型喷淋塔材质为PP聚丙烯，体积小，重量轻，功能齐全，为以上类型的企业在空气污染防治方面提供了良好的解决方案，从成本、安装空间以及可操作性上提供了详细的数据支持，能够帮助企业合规解决空气污染防治难题。

小型喷淋塔适用哪些场所

无锡泛普环保有限公司专注于小型喷淋塔的设计研发，可处理酸性、碱性尾气，适用于一些空间受限或实验型场所。

• 实验室内处理通风柜、药品柜产生的废气；
• 排气风量较小的设备，如：电炉加热产生的尾气；
• 低浓度的尾气收集罩，如：单个吸风罩、原子罩；
• 实验型机器排出的尾气，如：实验型喷雾干燥机产生的尾气处理，盐雾试验箱排出的尾气

小型喷淋塔工作原理

无锡泛普环保有限公司设计、制造的小型喷淋塔以水喷淋吸收或者在水喷淋的循环液中加药吸收的方式达到处理废气的目的。在引风机的动力作用下，废气由进气口吸入，逆流向上，穿越填料层和喷淋层，废气经过填料层时与填料表面的小液滴接触，发生吸收反应，实现气相至液相转换，进入水中，从而达到喷淋吸收废气目的。

小型喷淋塔产品特点

泛普环保专注于酸碱废气处理，针对小风量、低浓度的酸碱废气，泛普环保制造的小型喷淋塔广泛应用于企业、大学实验室，由于其功能完善、可扩展性强、配置灵活获得客户的一致认可，小型喷淋塔具有如下特点：

• 紧凑型设计，占地空间小；
• 安装方便，接入进气口和排气口；
• 设计合理，操作面朝外，方便观察操作；
• 集成化程度高，集成循环水、液位管、补水管、排液管；
• 工业级PP塑料，耐酸碱腐蚀，使用寿命长；
• 低噪音，室内安装。
• 低能耗，运行功率90W-150W之间，节能环保。
• 可扩展性强，预留加药口，可选配自动加药系统；

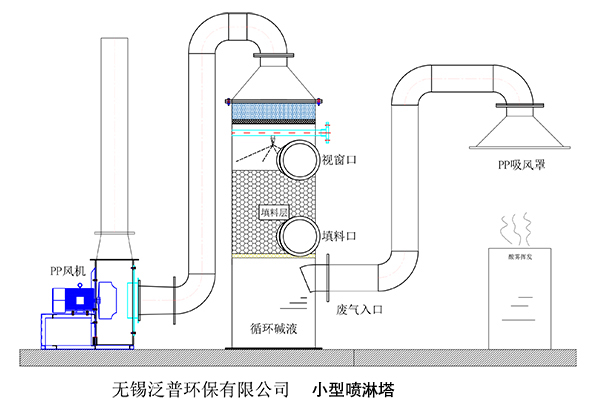

小型喷淋塔产品结构

无锡泛普环保有限公司生产的小型喷淋塔结构简单，易于安装及后期维护，该产品设计为立式结构，包含塔本体部分、气体进出口、填料装卸口、观察视窗、循环液喷淋管道、底部储水水箱以及进水排水部分。

小型喷淋塔本体结构

• 底部水箱，用于循环液的贮存以及加药；
• 格栅层，用于填料层的结构支撑，散堆填料；
• 填料层，散堆填料，气液转换场所；
• 喷淋层，安装螺旋喷嘴，通过循环泵实现药液的均匀喷洒；
• 除雾层，除去喷淋层产生的水雾，保持出口排出干净的气体。

小型喷淋塔管道连接

• 废气入口，位于塔体填料层底部，接入待处理废气，此为法兰连接；
• 废气出口，位于塔顶，排出净化后的气体，根据工艺需求接出；
• 水泵接口，位于底部循环水箱，从水箱接触，连接循环泵；
• 喷淋口，位于喷淋层，从循环泵浦接出，进入塔内形成喷洒；
• 进液口，位于水箱一层，也称为补水口，连接自来水用于喷淋液；
• 排空口，位于水箱底部，在小型喷淋塔维护清洗时，打开排空阀排空液体；
• 液位口，位于水箱上下部，上液位和下液位，中间为透明管连接，显示当前液位高度；

小型喷淋塔循环水部分

• 水泵，该设计为卧式泵，泵头为塑料防腐材质，用于循环液的喷淋；
• 喷嘴，设计于小型喷淋塔内部，120度角喷洒，实现均匀布水目的；
• Y型过滤器，设计于水泵前端，阻止循环水中的杂物进入水泵，保护泵头；
• 球阀，安装于循环水泵前端，小型喷淋塔水箱后端，关闭球阀，可拆卸水泵；

小型喷淋塔规格型号

无锡泛普环保有限公司生产的小型喷淋塔产品型号有五种，在设备选型前需要了解处理废气的量，以m³/min-立方米/分钟为单位(英文：CMM),以及废气排放的浓度，单位PPM即为百万分一浓度，具体废气产生量计算方法可咨询无锡泛普环保有限公司专业技术人员。

小型喷淋塔选型方法

• 首先，确定废气类型，酸碱废气、易溶于水的废气可以使用泛普环保小型喷淋塔，如：氯化氢、氨气、硫化氢、氟化氢、硫酸雾、硝酸雾等。
• 其次，确定排气方式，排气是否带有正压，如有正压，无需配置引风机，如没有正压，在小型喷淋塔后端需要有引风机抽风；
• 最后，确定排气量，排气量的单位是:立方米/分钟（英文：CMM)

排气量选择，示例如下：

1、带有正压排气类型，如：盐雾试验箱，该装置为金属老化试验装置，有专门的排气口，盐雾试验箱内通过雾化喷嘴将饱和氯化钠溶液喷雾，压力来自空压机，该排气量取值以压缩空气的进气量为实际排气量。

2、无动力类型，如：实验室通风柜排气，俯视角度看通风橱，截面长度1.5米,宽度0.6米，为形成微负压，设计通风橱内气体流动速度为0.35-0.5m/s,经计算排放量约为1134-1620立方米/小时，除以60，转化为分钟单位就是18.9-27CMM有了上面的数据，就可以选型了，按照上面的算法，可以选择SCR-V30-7这个型号。为了产生负压抽风，后端引风机可选择PP风机，风机型号需要根据管道长度、弯头数量等计算压损后选择，具体可以咨询泛普环保技术人员。

小型喷淋塔行业应用

无锡泛普环保有限公司生产的小型喷淋塔的应用较为广泛，完善的一体化设计、超高的酸碱废气净化效率以及易于安装的结构赢得市场的认可，目前无锡泛普环保有限公司生产的小型喷淋塔稳定运行于清华大学、浙江工业大学、哈尔滨工业大学、福州大学石油化工学院、南京大学、四川大学实验楼等大型单位的实验室，无锡泛普生产的小型喷淋塔还可以应用于以下行业：

• 金属腐蚀机废气处理工艺
• 盐雾试验箱盐雾尾气处理工艺
• 金属表面处理酸洗废气处理工艺
• 电路板加工蚀刻工艺
• 玻璃液晶面板蚀刻工艺
• 大学实验楼实验室
• 生物医药研发实验室
• 废旧电池回收拆解仓库破损区酸雾处理
• 化工反应釜负压排出废气
• 污水池溢出硫化氢及氨气处理
• 化学品仓库废气处理
• 钢铁厂钢坯腐蚀实验室
• 餐厨垃圾恶臭气味处理

小型喷淋塔可以扩展哪些功能

无锡泛普环保有限公司生产的小型喷淋塔，在实验行业应用越来越广泛。客户的应用需求各异，所以泛普环保在小型喷淋塔设计上做出可扩展性功能设计，能够充分满足客户的应用需求。

小型喷淋塔哪些地方要设计

• PH在线侦测装置，PH电极安装于小型喷淋塔循环水管道上，侦测循环水PH值并传输信号给控制器；
• 温度控制器，泛普环保在水箱内安装PTFE材质温度变送器，精准显示小型喷淋塔水箱内温度，便于尾气吸收控制；
• 液位控制器，在循环液水箱侧面安装液位保护装置，当水箱排液或挥发至低液位时候，停止喷淋，保护水泵目的；
• 加药装置，自动加药装置，接受到PH酸碱度信号，控制器根据设定加药值，给出信号至加药泵，控制加药泵启停；
• 压差表，安装于塔本体，联通小型喷淋塔的出口和入口，侦测两者之间的压力差，判断填料压损；
• 耐腐蚀PP风机，安装于小型喷淋塔的后端，实现负压抽风，在整个系统中起到废气输送作用；
• 电控系统，集成水泵开关控制、风机开关控制、自动加药控制于一体，实现小型喷淋塔的电气运行；
• 换热器，控制前端进气的温度，进气温度过高，不利于废气吸收，通过管壳式换热器降低进气温度；
• 移动推车，将小型喷淋塔及PP风机固定在一个可移动的不锈钢支架上，方便移动切换。
• 无锡泛普环保有限公司致力于小型喷淋塔设计研发，要说生产喷淋塔的厂家有很多， 但是能够精细化计算，拿数据说话的厂家并不多，泛普环保认为做一套喷淋塔系统， 不仅仅是生产一个塔体外壳那么简单， 在这个鱼龙混杂的行业依葫芦画瓢的厂家有太多， 在这种大环境下， 泛普环保推出以上五款小型喷淋塔来适应不同客户应用需求， 在设计小型喷淋塔的过程中有很多需要计算的地方， 小型喷淋塔计算的过程，实际就是一个深度选型的过程， 就塔体本身要有以下参数计算。
  • 小型喷淋塔塔径计算
  • 小型喷淋塔塔高计算
  • 小型喷淋塔填料层高度计算
  • 小型喷淋塔除雾层高度计算
  • 小型喷淋塔循环水量计算
  • 小型喷淋塔水箱高度计算
  • 小型喷淋塔空塔流速计算
  • 小型喷淋塔废气停留时间计算
  • 小型喷淋塔填料比表面积计算
  • 小型喷淋塔填料湿润因子计算
