树脂捕捉器

产品分类: 环保设备加工

树脂捕捉器,型号:BZQ系列DN80/100/125/150/200/250/300树脂捕捉器用来捕集随水带出离子交换器的树脂,用树脂进行在水处理的时候当树脂破损时会进入整个水系统对该系统的其他设备正常运行带来影响。

订购热线:138 6149 1258

立即咨询
产品详情

树脂捕捉器产品介绍

树脂捕捉器又称为树脂过滤器,安装在离子交换器阴床、阳床、混床后端,当树脂的质量较差、水压扰动大(特别是高压扰动)、树脂破损时,树脂会进入后端除盐水系统,对该系统的其他设备的正常运行造成影响,因此需要装设树脂捕捉器。 树脂捕捉器作为离子交换器的补充设备,防止出水装置发生故障时截留树脂泄漏进入除盐水系统,以保障后续设备正常运行和使用。树脂捕捉器具有体积小,回收效率高的特点。

树脂捕捉器工作原理

在离子交换器等装有树脂的设备出口附近的水系统管路上,安装一个孔径比树脂小很多的滤网(树脂捕捉器)。

树脂捕捉器性能特点

  • 树脂捕捉器具有防腐功能,碳钢衬塑、不锈钢、塑料材质。
  • 内部为滤元,滤元间隙为≤0.2mm。
  • 树脂捕捉器需设有窥视镜,以便观察滤元截获树脂情况。
  • 接口方位和规格符合设计要求。

树脂捕捉器产品结构

无锡泛普环保有限公司生产的树脂捕捉器为立式结构,内部滤元不锈钢丝梯形绕丝,设备内部防腐采用碳钢衬胶防腐,设备内衬1751半硬橡胶。

树脂捕捉器规格型号

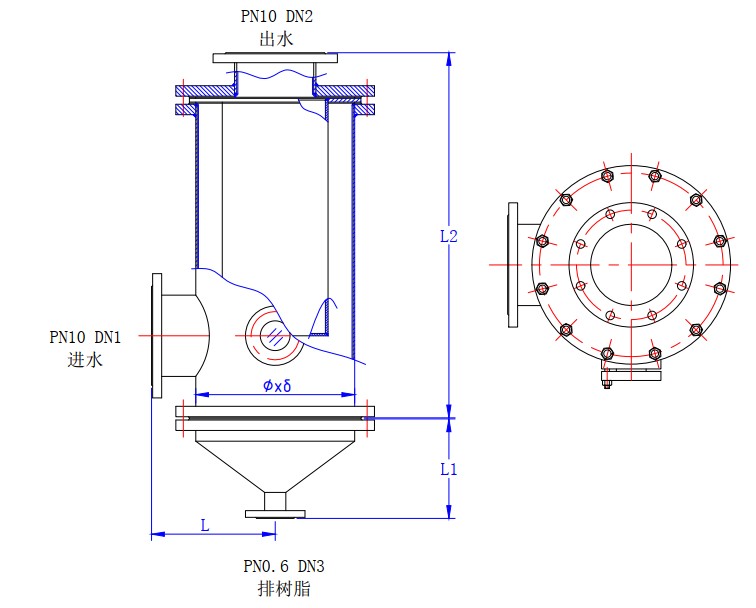

泛普环保树脂捕捉器尺寸图
规格型号 处理量
T/H
接管
规格
ф×δ DN1 DN2 DN3 L L1 L2
BZQ-80 50 DN80 ф325×6 80 80 50 267 338 588
BZQ-100 100 DN100 ф325×6 100 100 50 267 347 619
BZQ-125 200 DN125 ф325×6 125 125 50 267 360 631
BZQ-150 300 DN150 ф325×6 150 150 50 267 373 644
BZQ-200 400 DN200 ф426×6 200 200 50 333 491 764
BZQ-250 500 DN250 ф426×6 250 250 50 333 518 837

树脂捕捉器滤元规格型号

规格型号 滤元规格
滤元直径 滤元高度 滤元间隙
BZQ-80 108 350 0.25-0.45
BZQ-100 159 400
BZQ-125 219 550
BZQ-150 273 600
BZQ-200 325 700
BZQ-250 325 780

树脂捕捉器选型方法

树脂捕捉器选型可按照上表中的流量选择对应的规格型号,树脂捕捉器材质选择通常选用防腐材质,前端阴阳混床在再生的过程中用到盐酸和氢氧化钠溶液,具有较强的腐蚀性,树脂捕捉器在选型方面有如下材质:

  • 本体:碳钢衬胶  滤元:304/316不锈钢
  • 本体: UPVC  滤元:304/316不锈钢
  • 本体:不锈钢304  滤元:304/316不锈钢
  • 本体:碳钢衬塑  滤元:304/316不锈钢

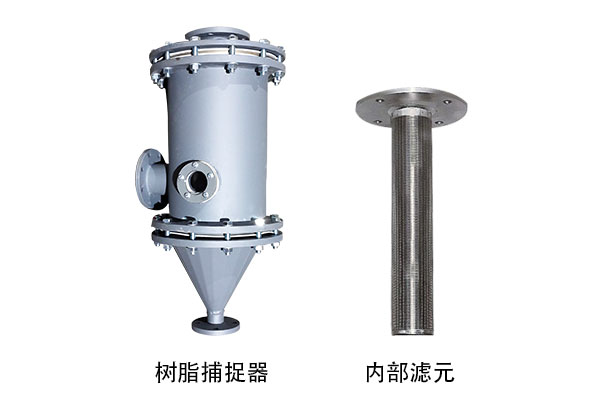

泛普环保树脂捕捉器实物图

树脂捕捉器安装方法

树脂捕捉器垂直安装于管道中,可节省一只90度弯头。

为什么要安装树脂捕捉器

树脂捕捉器用来捕集随水带出离子交换器的树脂颗粒的装置。用树脂进行在水处理的时候,当树脂的各种原因破损时,树脂会进入整个水系统,对该系统的其他设备的正常运行造成影响,因此需要装设树脂捕捉器。树脂捕捉器主要就是在离子交换器等装有树脂的设备出口附近的水系统管路上安装一个孔径比树脂小很多的滤网,当树脂经过时,可以被滤网拦截捕捉,将所捕捉的树脂排放出系统。

为什么树脂会破损?

  • 制造质量差。树脂在制造过程中,由于工艺参数维持不当,会造成部分或大量树脂颗粒发生裂球或破碎现象,表现为树脂颗粒的压碎强度低和磨后圆球率低。
  • 冰冻。树脂颗粒内部含有大量的水分,在零度以下温度贮存或运输时,这些水分会结冰,体积膨胀,造成树脂颗粒的崩裂。冻过的树脂在显微镜下可见大量裂缝,使用后短期内就会出现严重的破碎现象。为了防止树脂受冻,应将树脂保存在5-40℃下,避开在冰冻期运输。
  • 干燥。树脂颗粒暴露在空气中,会逐渐失去其内部水分,树脂颗粒收缩变小。干树脂浸在水中时,它会迅速吸收水分,粒径胀大,从而造成树脂的裂球和破碎。为此,在树脂的贮存和运输过程中要保持密封,防止干燥。对已经风干的树脂,应先将它浸入饱和食盐水中,利用溶液中高浓度的离子,抑制树脂颗粒的膨胀,再逐渐用水稀释,以减少树脂的裂球和破碎。
  • 渗透压的影响。正常运行状态下的树脂,在失效过程中,树脂颗粒会产生膨胀或收缩的内应力。树脂在长期的使用中,多次反复膨胀和收缩,是造成树脂颗粒发生裂纹或破碎的主要原因。树脂膨胀与收缩的速度取决于树脂转型的速度,而转型的速度又取决于进水的盐类浓度和流速。凝胶型树脂用作天然水化学除盐时,最高流速一般不超过40m/h,用作凝结水除盐时,最高流速一般不超过60m/h。大孔型树脂因骨架结构牢固,孔隙率较大,能承受较大的转型速度,凝结水的流速可高达100m/h。
